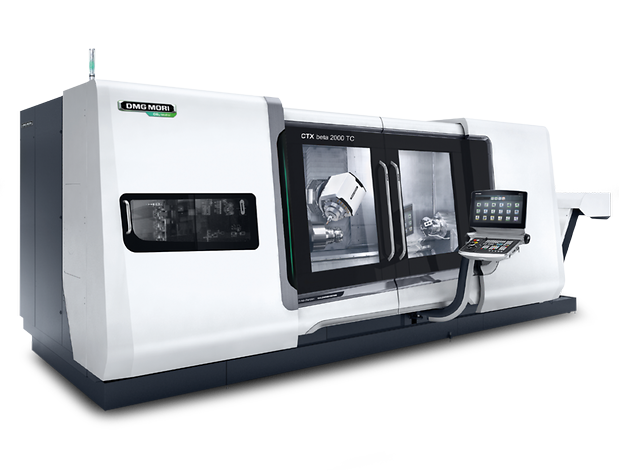

德马吉森精机CTX TC系列车铣复合

车/铣复合完整加工中心

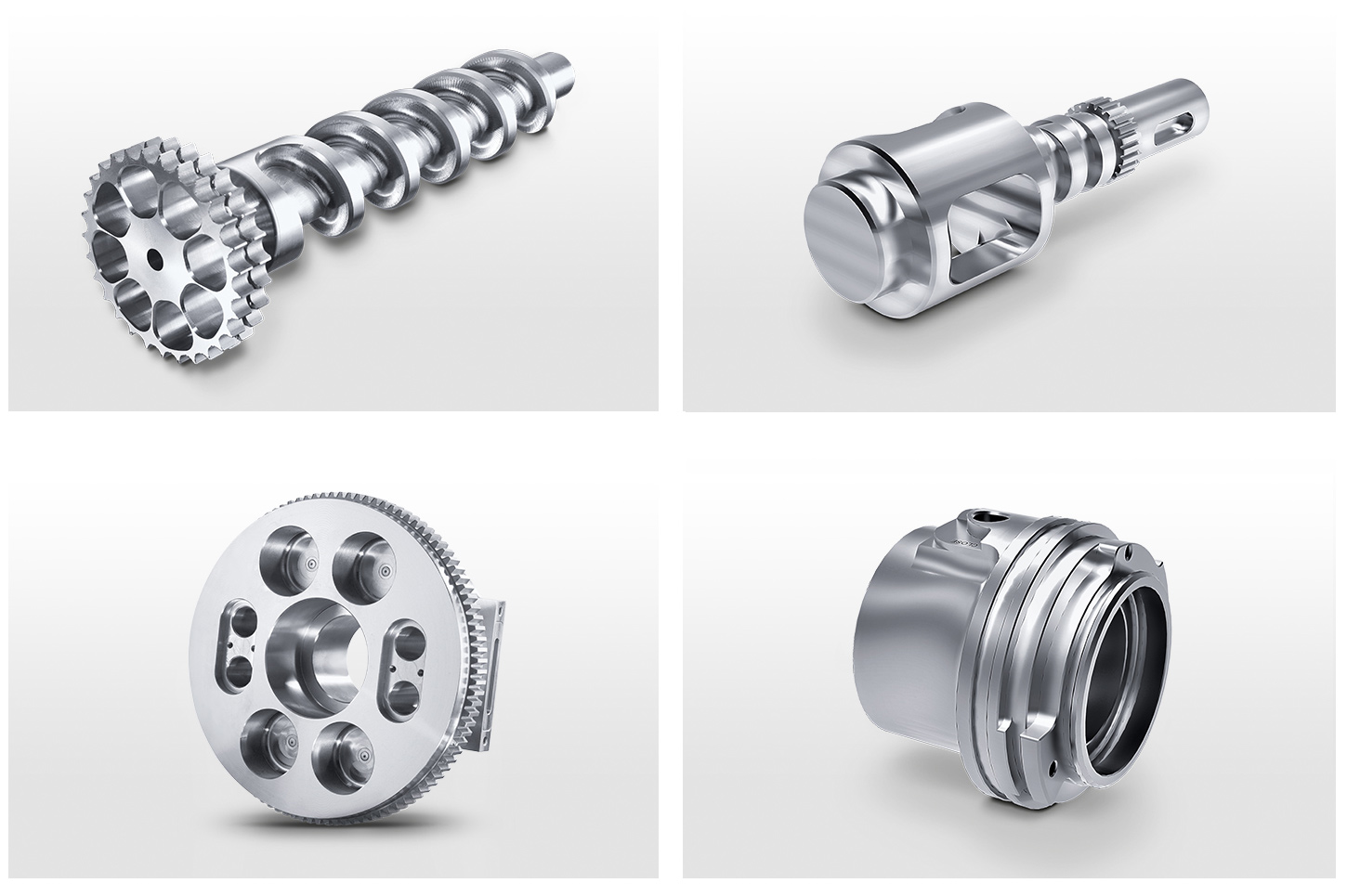

CTX TC和CTX TC 4A系列车/铣复合加工中心是高端万能车削中心的标杆。该机搭载副主轴提供6面完整加工能力。5轴联动加工技术确保表面铣削的高质量，并适用于加工复杂工件。该机集多种加工技术和多种加工方式于一身，代表着现代化加工技术的发展方向之一。CTX TC拥有车削、铣削、齿轮切削和磨削加工技术，已成为全能型加工的新标杆。德马吉森精机CTX TC系列车削中心的大型刀库、自动换刀系统和在机测量功能使该机成为理想的自动化解决方案。

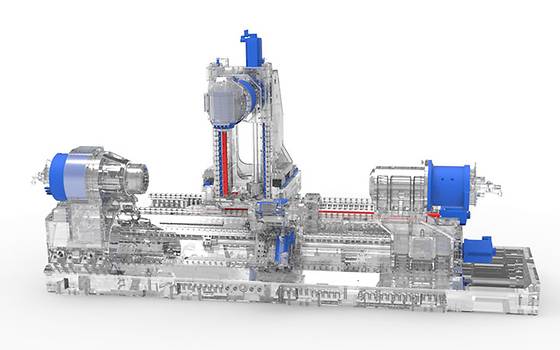

内置主轴驱动，扭矩达4,000 Nm，更高切削性能（CTX gamma 2000 TC为例）

• 标配ISM 102主轴，转速4,000 rpm，功率45 kW和扭矩770 Nm
• ISM 102主轴的材料切除速度达1.584 cm3 / min（CK45）
• 带C轴（0.001°）

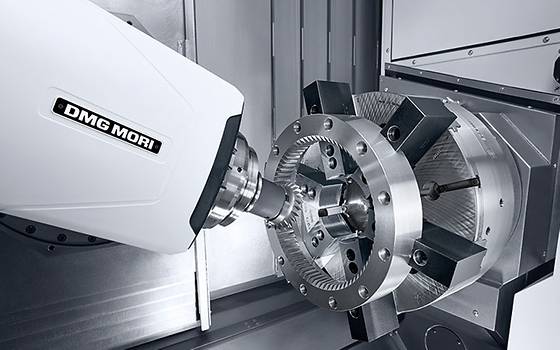

扭矩达220 Nm的超紧凑车/铣主轴满足复杂车削和铣削加工要求

• Y轴行程420 mm，更高灵活性
• 车/铣主轴compactMASTER，转速12,000 rpm，功率36 kW和扭矩220 Nm高速版转速20,000 rpm。
• 自动换刀。标配36位盘式刀库，选配多达180位链式刀库。

选配第二刀架确保高生产力车/铣复合加工

• VDI 40刀塔，转速4,000 rpm，扭矩28 Nm和功率10 kW或VDI 40直驱刀塔，转速10,000 rpm，扭矩34 Nm和功率14.2 kW
• "刀具装夹时间< 30秒和重复精度< 6 μm
• 标配TRIFIX®高精度快换接口"
• 易于使用的刀塔中心架及刀塔顶尖并配技术循环（选配）
